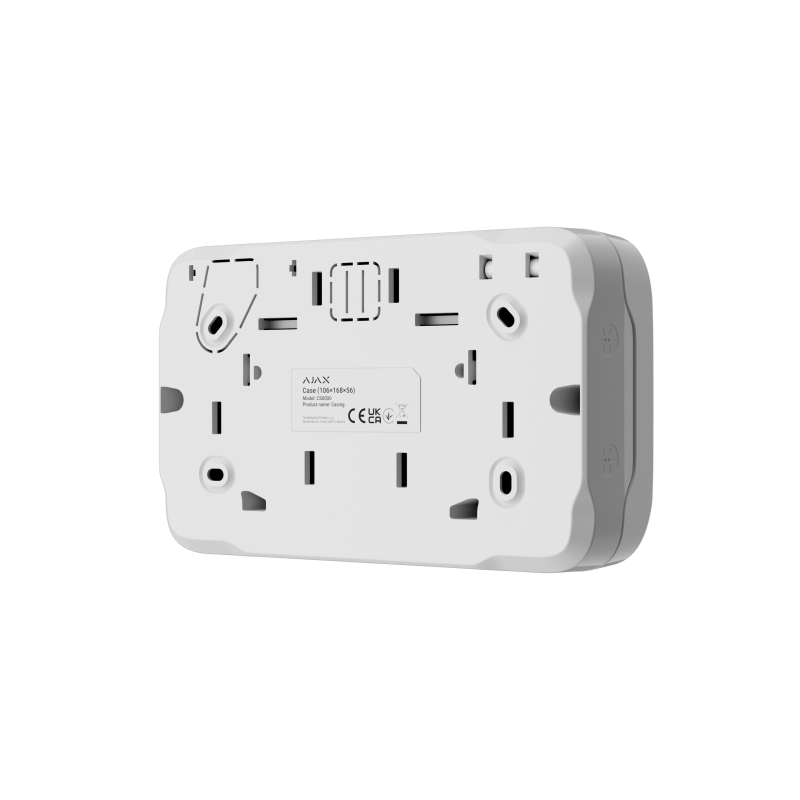

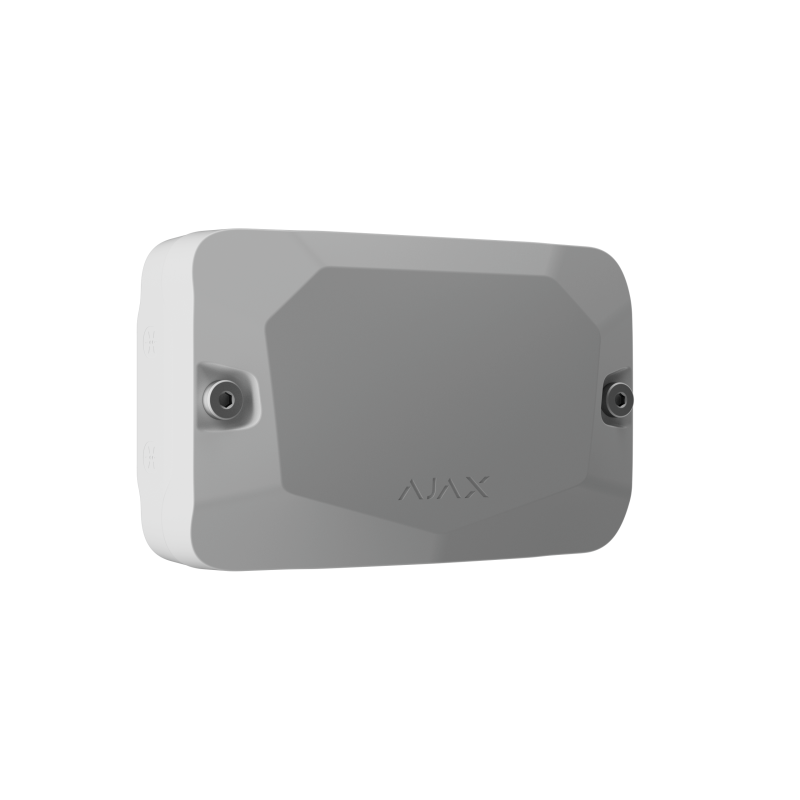

Ajax Case A (106×168×56) Wit

Superior LineSplit FibraSuperior LineProtect FibraSuperior MultiRelay FibraSuperior MultiTransmitter IO (4X4) Fibra

Aantal apparaten

1

Om meer apparaten te installeren, selecteer een model met een ander aantal sleuven:

• <0>Case B (175)<!--0-->;
• <0>Case C (260)<!--0-->;
• <0>Case D (430)<!--0-->;
• <0>Case E (395)<!--0-->.

Plastic vergrendelingen

om een apparaat te bevestigen

Schuif de vergrendelingen om het apparaat te verwijderen.

Kabelbevestigingen

om de kabels te binden met kabelbinders

Plastic stoppers

om het geïnstalleerde apparaat te beschermen

Tijdens het boren plaatst u het apparaat op de stoppers in Case.

Waterpas

Om tijdens installatie de hellingshoek van de behuizing te controleren.

Uitsparingen voor boren

Ø16 mm of Ø20 mm

De boor zit vast in de uitsparing en beweegt niet tijdens het boren. We raden aan om een gatzaag voor kunststof te gebruiken.

Grotere gaten

Om ervoor te zorgen dat de behuizing correct wordt geïnstalleerd, zelfs als er fouten worden gemaakt tijdens de installatie.

Sabotagebeveiliging

Inbegrepen in de volledige set van Case. De sabotagebeveiliging wordt aangesloten op de juiste connector van het apparaat en beschermt het geïnstalleerde apparaat tegen sabotage.

Rotatie van het apparaat

met 180°

De apparaten kunnen 180° worden gedraaid, hierdoor zijn er twee bevestigingsopties.

Bevestigingsschroeven

in het deksel van de behuizing

Draai het deksel

met 180°

Het deksel van Case A (106) kan tijdens de installatie 180° worden gedraaid.

Vergrendelingen

om het deksel tijdens de installatie vast te zetten

De vergrendelingen voorkomen dat het deksel van Case valt totdat het met schroeven is vastgezet.

Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Case is beschikbaar in meerdere versies.

Afmetingen

106 × 168 × 56 mm

Gewicht van het zwarte apparaat

200 g

Gewicht van het witte apparaat

207 g

Operationeel temperatuurbereik

van -10 tot +40 °C

Operationele luchtvochtigheid

tot 75%

• Zwart
• Wit

• Case A (106)
• Sabotagebeveiliging
• Installatieset
• Snelstartgids
