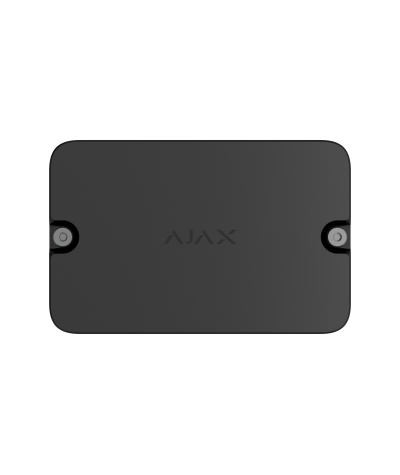

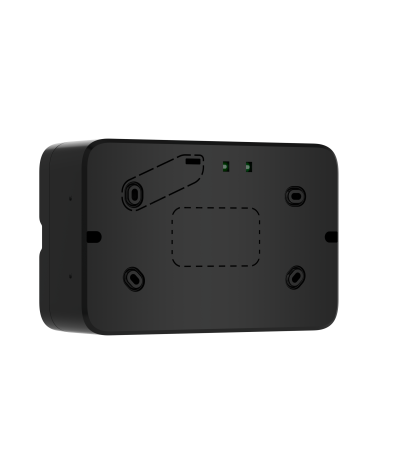

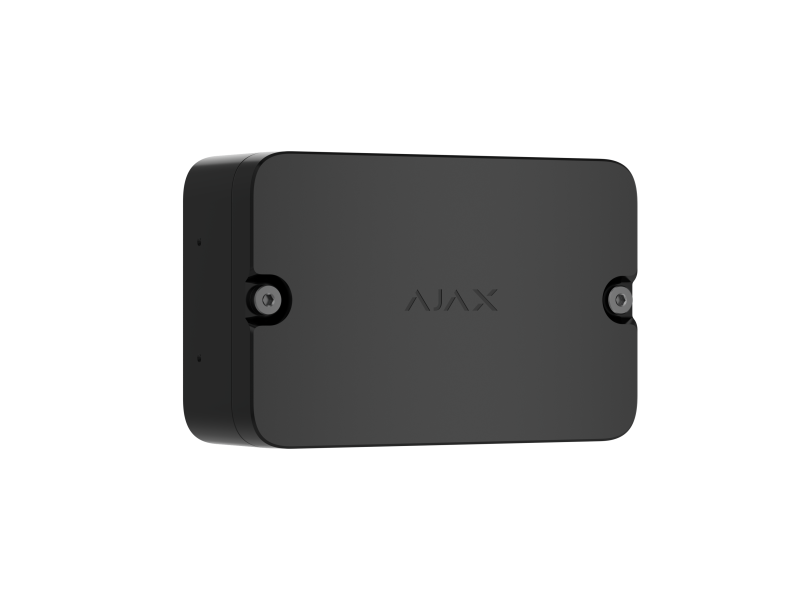

AJAX EN54 I/O Module 2x2, zwart

 Jeweller-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van opdrachten, alarmen, en gebeurtenissen.

Belangrijkste functies:

• Tweerichtingscommunicatie.
• Geavanceerde bescherming tegen sabotage.
• Blokversleuteling met een dynamische sleutel.
• Directe meldingen.
• Bediening en configuratie op afstand in Ajax-apps.

Frequentiebanden

866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz

Afhankelijk van de verkoopregio.

Maximaal effectief afgestraald vermogen (ERP)

tot 20 mW

Automatische stroomregeling om stroomverbruik en radioverstoring te verminderen.

Modulatie van het radiosignaal

GFSK

Radiocommunicatiebereik

tot 1.700 m

Tussen het apparaat en een besturings- en indicatieapparaat (CIE) of een signaalversterker in een open ruimte.

Versleutelde communicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

Aantal ingangsbussen voor apparaten van derden

2

Ingangsklemmen

• Ingang 1, Ingang 2 — ingangen voor het aansluiten van externe bekabelde apparaten.
• Shield — gemeenschappelijke ingang voor het aansluiten van de afscherming van de kabels die externe bekabelde apparaten verbinden.

Type verbinding

NO, NC, EOL, 2EOL, 3EOL

EOL-weerstand

Weerstanden van 0,47 kΩ, 1,2 kΩ, 2,7 kΩ en 6,2 kΩ

Vier weerstanden voor elke ingang zijn inbegrepen in de volledige set.

Lengte van de bekabelde verbinding met externe apparaten

tot 100 m

Wanneer een brandwerende kabel van 2×1,5 mm2 (16 AWG) wordt gebruikt.

Doorsnede van de kabel

0,4 - 2,5 mm² (21 - 13 AWG)

Aantal uitgangsbussen voor apparaten van derden

2

Uitgangsklemmen

• Uitgang 1, Uitgang 2 — relaisuitgangen voor het aansluiten van externe bekabelde apparaten.

AC-spanningsbereik

10 - 250 V~, 5 mA tot 10 A (resistieve belasting)

DC-spaningsbereik

10 - 30 V~, 5 mA tot 5 A (resistieve belasting)

Doorsnede van de kabel

0,4 - 2,5 mm² (21 - 13 AWG)

Soorten gebeurtenissen

Een Ajax-app specificeert het soort gebeurtenis voor de ingangen van bekabelde apparaten. Het geselecteerde type bepaalt de tekst van de meldingen over alarmen en gebeurtenissen van het aangesloten apparaat, evenals gebeurteniscodes die verzonden worden naar de meldkamer. Een PRO of een gebruiker met beheerdersrechten kan het soort gebeurtenis in een Ajax-app configureren.

Faalveilige modus

Als de module offline, ontladen of defect is, activeert deze automatisch de aangesloten apparaten.

Sabotagealarm

Meldingen bij pogingen om de module los te koppelen van het oppervlak of de voorklep te openen.

Bescherming tegen spoofen

apparaatverificatie

Detectie van communicatieverlies

na 36 s

De detectietijd hangt af van Jeweller-instellingen.

Toezicht op ingangen

detectie van verlies van bekabelde verbinding, kortsluitingen en storingen wanneer de EOL-, 2EOL- of 3EOL-verbinding wordt gebruikt

Afhankelijk van het type verbinding.

Batterij

2 × CR123A

Voorgeïnstalleerd.

Berekende levensduur van de batterij

tot 5 jaar

EN54 I/O Module (2X2) Jeweller

2 x CR123A-batterijen (voorgeïnstalleerd)

Installatieset

2 × set van 4 EOL-weerstanden

Snelstartgids
