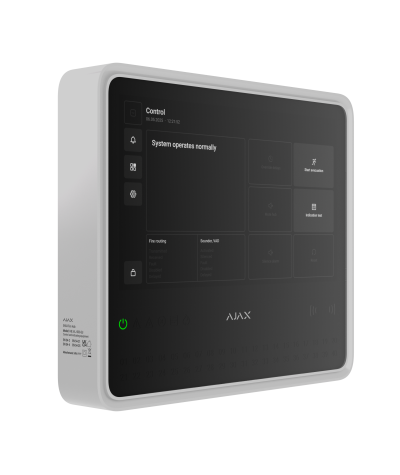

AJAX EN54 Hub, wit

Draadloze brandmeldcentrale (control and indicating equipment ofwel CIE), ondersteunt apparaten voor inbraakbeveiliging

Compatibiliteit van het apparaat

Capaciteit

Apparaten

tot 200

Ondersteunt Ajax-apparaten van de EN54-productlijn, draadloze inbraakapparaten en handbrandmelders in elke combinatie, behalve voor de volgende:

  • tot 10 sirenes;
  • tot 50 bediendelen met een ingebouwde zoemer;
  • tot 5 EN54 Fire ReX Jeweller-signaalversterkers.

Brandzones

tot 40

Waarschuwingen over brand in afzonderlijke zones. Elke zone kan meerdere ruimtes bevatten.

Ajax NVR's

tot 36

Ajax-camera's

tot 224 via Ajax NVR's en tot 492 zelfstandige apparaten

IP-camera's van derden

tot 10 bij gebruik van RTSP via SDK tot 224 bij gebruik van ONVIF via Ajax NVR's

Gebruikers

tot 200

  • Onbeperkt aantal beheerders binnen de CIE limiet.
  • PRO-accounts voor installateurs.
  • PRO-accounts voor installatie- en bewakingsbedrijven.
  • Toegangsbeheer voor gebruikers.

Automatiseringsscenario's

tot 64

  • Door alarm.
  • Volgens schema.
  • Bij in-/uitschakelen.
  • Op temperatuur, vochtigheid, CO2-concentratie.
  • Door Button in te drukken.
  • Door LightSwitch aan te raken.

Ruimten

tot 80

Logboek

tot 5.000 gebeurtenissen

Gebeurtenissen van brandmeldsystemen. Kan worden bekeken op het scherm van de CIE. Gebeurtenissen worden opgeslagen in het niet-vluchtige ingebouwde flashgeheugen.

tot 500 gebeurtenissen

Brandalarm, inbraak, en andere gebeurtenissen van het systeem. Kan worden bekeken in het logboek in de Ajax-apps.

Communicatie

 Jeweller-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van opdrachten, alarmen, en gebeurtenissen.

Belangrijkste kenmerken:

  • Tweerichtingscommunicatie.
  • Geavanceerde bescherming tegen sabotage.
  • Blokversleuteling met een dynamische sleutel.
  • Directe meldingen.
  • Bediening en configuratie op afstand in Ajax-apps.

Frequentiebanden

866,0 - 866,5 MHz 868,0 - 868,6 MHz 868,7 - 869,2 MHz 905,0 - 926,5 MHz 915,85 - 926,5 MHz 921,0 - 922,0 MHz

Afhankelijk van de verkoopregio.

Maximaal effectief afgestraald vermogen (ERP)

tot 20 mW

Automatische stroomregeling om stroomverbruik en radioverstoring te verminderen.

Modulatie van het radiosignaal

GFSK

Radiocommunicatiebereik

tot 1.800 m

Tussen de CIE en aangesloten apparaten (in een open ruimte). De maximale afstand hangt af van het verbonden apparaat.

Versleutelde communicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

 Wings-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van fotoverificaties en het bijwerken van de firmware.

Belangrijkste kenmerken:

  • Tweerichtingscommunicatie.
  • Geavanceerde bescherming tegen sabotage.
  • Blokversleuteling met een dynamische sleutel.
  • Gegevenspakketten worden opnieuw geladen bij transmissiefouten.
  • Controle van fotoverzending.

Frequentiebanden

866,0 - 866,5 MHz 868,0 - 868,6 MHz 868,7 - 869,2 MHz 905,0 - 926,5 MHz 915,85 - 926,5 MHz 921,0 - 922,0 MHz

Afhankelijk van de verkoopregio.

Radiocommunicatiebereik

tot 1.800 m

Tussen de CIE en aangesloten apparaten (in een open ruimte). De maximale afstand hangt af van het verbonden apparaat.

Versleutelde communicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

Communicatiekanalen

Ethernet

1 8P8C-contact

Tot 100 Mbps.

ttx

Mobiel

2 sleuven voor microsimkaart

Mobiele frequenties

2G

GSM900/DCS1800 (B3/B8)

4G (LTE)

FDD B1/B3/B5/B7/B8/B20

ttx

Wifi

802.11 b/g/n-module

tot 72 Mbps.

Automatisch schakelen tussen communicatiekanalen

  • Direct schakelen tussen ethernet, wifi en een simkaart.
  • Direct schakelen tussen de 4G (LTE), 3G- en 2G-netwerken van één simkaart.
  • Schakelen tussen simkaarten duurt maximaal 4 minuten.

Prioritering van communicatiekanalen

1. Ethernet.2 Wifi.3 Mobiele verbinding

Communicatiekanalen werken naast elkaar om de betrouwbaarheid van het systeem te verhogen. De meeste gegevens worden verzonden via ethernet.

Meldingen

Ondersteunde meldingstypen

  • Pushmeldingen
  • Sms-berichten
  • Telefoonoproepen

Gebeurtenistypes

  • Alarmen
  • Videowaarschuwingen
  • Fouten (voor brandapparaten)
  • Storingen (voor andere Ajax-apparaten)
  • Verandering van de beveiligingsmodus
  • Systeemgebeurtenissen
  • Waarschuwingen niet gerelateerd aan beveiliging
  • Automatiseringsapparaten
  • Gebeurtenissen van slimme sloten
  • Deurbel

De soorten meldingen worden voor elke gebruiker afzonderlijk geconfigureerd.

ttx

Bewaking

Ondersteunde protocollen

  • SIA (DC-09)
  • SurGard (Contact ID)

Gebeurtenistypes

  • Systeemalarmen en gebeurtenissen
  • Coördinaten van de paniekknop
  • Fotoverificatie

Beheer van brandmeldsystemen

Indicatie van brandalarmen en fouten

  • beeldscherm
  • Led-indicatoren
  • geluid

De leds op het voorpaneel van de CIE en de ingebouwde zoemer informeren gebruikers over brandalarmen in zones, fouten en de status van het systeem. Bij brand activeert de CIE ook visuele alarmapparaten en sirenes. Het CIE-beeldscherm toont ook de statussen van het systeem en gedetailleerde informatie over alarmen.

Bediening brandalarm

  • evacuatie starten
  • resetten
  • zoemer dempen
  • dempen / opnieuw laten klinken van sirenes
  • vertragingen opheffen (binnenkort beschikbaar)
  • indicatietest

Gebruikers met de juiste rechten kunnen het brandmeldsysteem beheren via deze opties.

Instellingen voor brandmeldsystemen

Gebruikers met de juiste rechten kunnen alle instellingen van het brandmeldsysteem configureren via de CIE.

Logboek

Slaat een gedetailleerd logboek op van brandalarmen en gebeurtenissen van het systeem. Capaciteit: tot 5.000 gebeurtenissen.

Fotoverificatie

Soorten fotoverificatie

  • Foto door alarm
  • Foto door scenario
  • Photo on demand
  • Foto volgens schema
  • Foto bij in-/uitschakelen

Aflevertijd van de foto

tot 9 s

Standaard.

Fotoresolutie

tot 960 × 720 pixels

Afhankelijk van de melder.

Aantal foto's in een serie

van 1 tot 5 foto's

Extra functies

Autorisatie van gebruiker

Om het brandmeldsysteem via het touchscreen van de CIE te beheren, moet de gebruiker inloggen door een code in te voeren of een persoonlijk toegangsapparaat tonen.

Beheer

Contactloze toegang (binnenkort beschikbaar)

DESFire® EV1, EV2

ISO 14443-А (13,56 MHz)

Toegangscodes

tot 200 toegangscodes

Eén code per gebruiker. Bepaalt het toegangsniveau van de gebruiker voor het beheren van beveiligings- en brandmeldsystemen.

Dwangcodes

tot 200 persoonlijke codes

Eén code per gebruiker.

Ingebouwde zoemer

volume van minstens 60 dB op een afstand van 1 m

Geluidsmeldingen bij brandalarmen.

volume van minstens 50 dB op een afstand van 1 m

Geluidsmeldingen bij fouten.

Led-indicatie

rood

Voor brandalarmen.

geel

Voor storingen, tests, en uitgeschakelde apparaten.

groen

Voor de status van de voedingsvoorziening.

ttx

Speciale tool (sleutel)

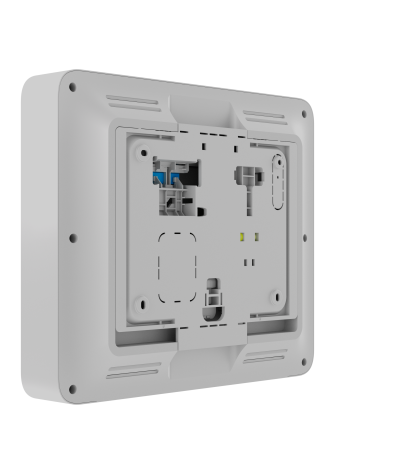

De speciale tool wordt gebruikt om de behuizing te ontgrendelen en de interne batterij te vervangen of het apparaat van het SmartBracket-montagepaneel te demonteren. De batterij is niet inbegrepen in de volledige set van de CIE.

ttx

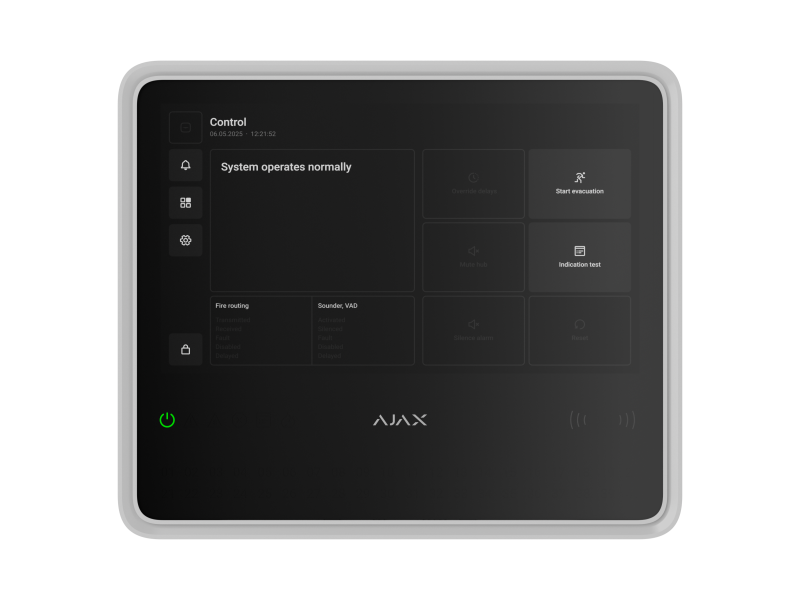

Beeldscherm

Diagonaal

10,1

Type matrix

IPS

Resolutie

1024 × 600 px

Sensor aangeeft

capacitief

Instellingen achtergrondverlichting

Handmatig instelbaar in de instellingen op het scherm van de CIE.

Interfacetaal

Configureerbaar via het touchscreen van de CIE of in de instellingen van de CIE in de Ajax-apps.

Uitgangen

Uitgang 1

Relaisuitgang om een systeemfout te melden aan een bewakingsbedrijf. Contactstatus is standaard normaal gesloten (NC).

Uitgang 2

Relaisuitgang om een brandalarm te melden aan een bewakingsbedrijf. Contactstatus is standaard normaal open (NO).

Bedrijfsmodus

bistabiel

Externe voeding

10 - 30 V⎓

De relais levert geen voeding aan aangesloten apparaten.

Energieverbruik

tot 60 W

In de standby-modus.

Maximale weerstandsbelasting

tot 2 A bij 30 V⎓

Maximale inductieve/capacitieve belasting

tot 2 A bij 30 V⎓

Aanbevelingen voor installatie

Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

Gebruik GlandBox als de voedings- en signaalkabels niet in de muur zijn geleid.

De bedrijfspanning van het apparaat bedraagt 110 - 240 V~.

Bescherming tegen sabotage

Sabotagebeveiliging

Meldingen bij pogingen om het apparaat los te maken van het oppervlak of het montagepaneel te verwijderen.

Bescherming tegen spoofen

apparaatverificatie

Detectie van communicatieverlies

na 36 s

De detectietijd hangt af van de instellingen van Jeweller.

Voeding

Extern

110 - 240 V, 50/60 Hz

Maximaal 0,48 A aan netstroomverbruik.

Intern

7,4 V⎓, 5 Ah/10 Ah

Over oplaadbare Li-ion batterij niet inbegrepen in de volledige set: EN54 Internal Battery (24h) of EN54 Internal Battery (72h).

Autonome werking

Over interne batterij

tot 24 uur

EN54 Internal Battery (24h) is niet inbegrepen in de volledige set. De batterijduur is gebaseerd op de instelling dat het scherm alleen actief is als het wordt aangeraakt en als wifi-, ethernet- en mobiele (LTE) communicatiekanalen worden gebruikt.

tot 72 uur

EN54 Internal Battery (72h) is niet inbegrepen in de volledige set. De batterijduur is gebaseerd op de instelling dat het scherm alleen actief is als het wordt aangeraakt en als wifi-, ethernet- en mobiele (LTE) communicatiekanalen worden gebruikt.

Behuizing

Afmetingen

263 × 223 × 54 mm

Gewicht

1.526 g

Operationeel temperatuurbereik

van -10 tot +40 °C

Operationele luchtvochtigheid

tot 75% niet-condenserend

Beschermingsklasse

IP20

Classificatie ontvlambaarheid

UL 94 V-0

ttx ttx

Kleur

Zwart

ttx

Wit

ttx

Volledige set

EN54 Fire Hub Jeweller

SmartBracket-montagepaneel

Installatieset

Ethernet-kabel

Speciale tool (sleutel)

Snelstartgids
