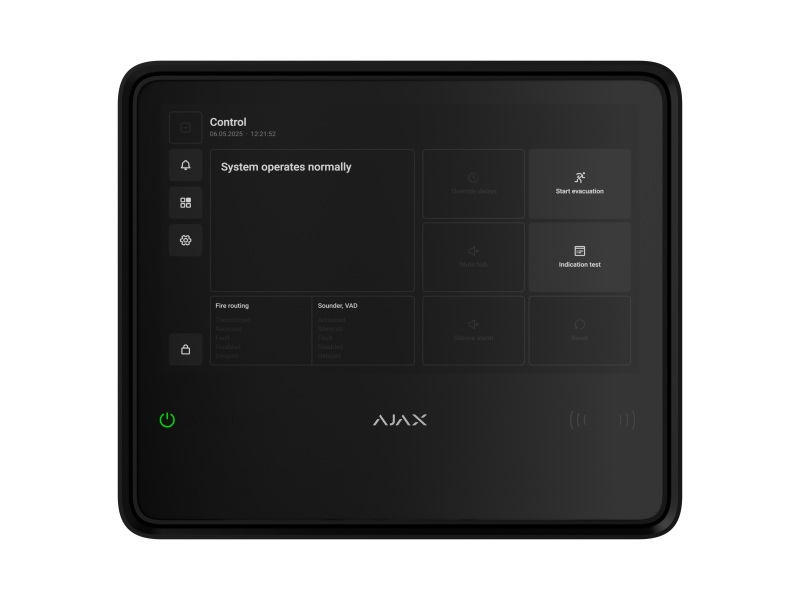

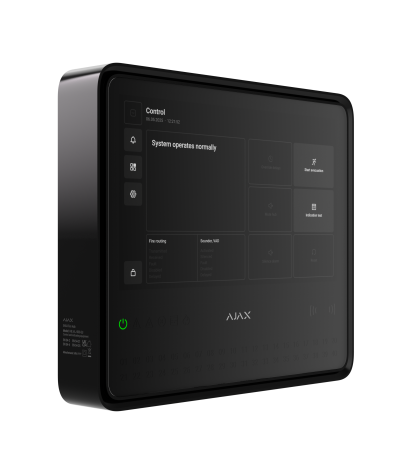

AJAX EN54 Hub, zwart
Draadloze brandmeldcentrale (control and indicating equipment ofwel CIE), ondersteunt apparaten voor inbraakbeveiliging
Compatibiliteit van het apparaat
Capaciteit
Apparaten
tot 200
Ondersteunt Ajax-apparaten van de EN54-productlijn, draadloze inbraakapparaten en handbrandmelders in elke combinatie, behalve voor de volgende:
- tot 10 sirenes;
- tot 50 bediendelen met een ingebouwde zoemer;
- tot 5 EN54 Fire ReX Jeweller-signaalversterkers.
Brandzones
tot 40
Waarschuwingen over brand in afzonderlijke zones. Elke zone kan meerdere ruimtes bevatten.
Ajax NVR's
tot 36
Ajax-camera's
tot 224 via Ajax NVR's en tot 492 zelfstandige apparaten
IP-camera's van derden
tot 10 bij gebruik van RTSP via SDK tot 224 bij gebruik van ONVIF via Ajax NVR's
Gebruikers
tot 200
- Onbeperkt aantal beheerders binnen de CIE limiet.
- PRO-accounts voor installateurs.
- PRO-accounts voor installatie- en bewakingsbedrijven.
- Toegangsbeheer voor gebruikers.
Automatiseringsscenario's
tot 64
- Door alarm.
- Volgens schema.
- Bij in-/uitschakelen.
- Op temperatuur, vochtigheid, CO2-concentratie.
- Door Button in te drukken.
- Door LightSwitch aan te raken.
Ruimten
tot 80
Logboek
tot 5.000 gebeurtenissen
Gebeurtenissen van brandmeldsystemen. Kan worden bekeken op het scherm van de CIE. Gebeurtenissen worden opgeslagen in het niet-vluchtige ingebouwde flashgeheugen.
tot 500 gebeurtenissen
Brandalarm, inbraak, en andere gebeurtenissen van het systeem. Kan worden bekeken in het logboek in de Ajax-apps.
Communicatie
Jeweller-communicatietechnologie
Bedrijfseigen draadloze communicatietechnologie voor het verzenden van opdrachten, alarmen, en gebeurtenissen.
Belangrijkste kenmerken:
- Tweerichtingscommunicatie.
- Geavanceerde bescherming tegen sabotage.
- Blokversleuteling met een dynamische sleutel.
- Directe meldingen.
- Bediening en configuratie op afstand in Ajax-apps.
Frequentiebanden
866,0 - 866,5 MHz 868,0 - 868,6 MHz 868,7 - 869,2 MHz 905,0 - 926,5 MHz 915,85 - 926,5 MHz 921,0 - 922,0 MHz
Afhankelijk van de verkoopregio.
Maximaal effectief afgestraald vermogen (ERP)
tot 20 mW
Automatische stroomregeling om stroomverbruik en radioverstoring te verminderen.
Modulatie van het radiosignaal
GFSK
Radiocommunicatiebereik
tot 1.800 m
Tussen de CIE en aangesloten apparaten (in een open ruimte). De maximale afstand hangt af van het verbonden apparaat.
Versleutelde communicatie
Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.
Frequency hopping
Om radiostoringen en jamming te voorkomen.
Wings-communicatietechnologie
Bedrijfseigen draadloze communicatietechnologie voor het verzenden van fotoverificaties en het bijwerken van de firmware.
Belangrijkste kenmerken:
- Tweerichtingscommunicatie.
- Geavanceerde bescherming tegen sabotage.
- Blokversleuteling met een dynamische sleutel.
- Gegevenspakketten worden opnieuw geladen bij transmissiefouten.
- Controle van fotoverzending.
Frequentiebanden
866,0 - 866,5 MHz 868,0 - 868,6 MHz 868,7 - 869,2 MHz 905,0 - 926,5 MHz 915,85 - 926,5 MHz 921,0 - 922,0 MHz
Afhankelijk van de verkoopregio.
Radiocommunicatiebereik
tot 1.800 m
Tussen de CIE en aangesloten apparaten (in een open ruimte). De maximale afstand hangt af van het verbonden apparaat.
Versleutelde communicatie
Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.
Frequency hopping
Om radiostoringen en jamming te voorkomen.
Communicatiekanalen
Ethernet
1 8P8C-contact
Tot 100 Mbps.

Mobiel
2 sleuven voor microsimkaart
Mobiele frequenties
2G
GSM900/DCS1800 (B3/B8)
4G (LTE)
FDD B1/B3/B5/B7/B8/B20

Wifi
802.11 b/g/n-module
tot 72 Mbps.
Automatisch schakelen tussen communicatiekanalen
- Direct schakelen tussen ethernet, wifi en een simkaart.
- Direct schakelen tussen de 4G (LTE), 3G- en 2G-netwerken van één simkaart.
- Schakelen tussen simkaarten duurt maximaal 4 minuten.
Prioritering van communicatiekanalen
1. Ethernet.2 Wifi.3 Mobiele verbinding
Communicatiekanalen werken naast elkaar om de betrouwbaarheid van het systeem te verhogen. De meeste gegevens worden verzonden via ethernet.
Meldingen
Ondersteunde meldingstypen
- Pushmeldingen
- Sms-berichten
- Telefoonoproepen
Gebeurtenistypes
- Alarmen
- Videowaarschuwingen
- Fouten (voor brandapparaten)
- Storingen (voor andere Ajax-apparaten)
- Verandering van de beveiligingsmodus
- Systeemgebeurtenissen
- Waarschuwingen niet gerelateerd aan beveiliging
- Automatiseringsapparaten
- Gebeurtenissen van slimme sloten
- Deurbel
De soorten meldingen worden voor elke gebruiker afzonderlijk geconfigureerd.

Bewaking
Ondersteunde protocollen
- SIA (DC-09)
- SurGard (Contact ID)
Gebeurtenistypes
- Systeemalarmen en gebeurtenissen
- Coördinaten van de paniekknop
- Fotoverificatie
Beheer van brandmeldsystemen
Indicatie van brandalarmen en fouten
- beeldscherm
- Led-indicatoren
- geluid
De leds op het voorpaneel van de CIE en de ingebouwde zoemer informeren gebruikers over brandalarmen in zones, fouten en de status van het systeem. Bij brand activeert de CIE ook visuele alarmapparaten en sirenes. Het CIE-beeldscherm toont ook de statussen van het systeem en gedetailleerde informatie over alarmen.
Bediening brandalarm
- evacuatie starten
- resetten
- zoemer dempen
- dempen / opnieuw laten klinken van sirenes
- vertragingen opheffen (binnenkort beschikbaar)
- indicatietest
Gebruikers met de juiste rechten kunnen het brandmeldsysteem beheren via deze opties.
Instellingen voor brandmeldsystemen
Gebruikers met de juiste rechten kunnen alle instellingen van het brandmeldsysteem configureren via de CIE.
Logboek
Slaat een gedetailleerd logboek op van brandalarmen en gebeurtenissen van het systeem. Capaciteit: tot 5.000 gebeurtenissen.
Fotoverificatie
Soorten fotoverificatie
- Foto door alarm
- Foto door scenario
- Photo on demand
- Foto volgens schema
- Foto bij in-/uitschakelen
Aflevertijd van de foto
tot 9 s
Standaard.
Fotoresolutie
tot 960 × 720 pixels
Afhankelijk van de melder.
Aantal foto's in een serie
van 1 tot 5 foto's
Extra functies
Autorisatie van gebruiker
Om het brandmeldsysteem via het touchscreen van de CIE te beheren, moet de gebruiker inloggen door een code in te voeren of een persoonlijk toegangsapparaat tonen.
Beheer
- codes
- Tag-sleutelhangers (binnenkort beschikbaar)
- Pass-kaarten (binnenkort beschikbaar)
Contactloze toegang (binnenkort beschikbaar)
DESFire® EV1, EV2
ISO 14443-А (13,56 MHz)
Toegangscodes
tot 200 toegangscodes
Eén code per gebruiker. Bepaalt het toegangsniveau van de gebruiker voor het beheren van beveiligings- en brandmeldsystemen.
Dwangcodes
tot 200 persoonlijke codes
Eén code per gebruiker.
Ingebouwde zoemer
volume van minstens 60 dB op een afstand van 1 m
Geluidsmeldingen bij brandalarmen.
volume van minstens 50 dB op een afstand van 1 m
Geluidsmeldingen bij fouten.
Led-indicatie
rood
Voor brandalarmen.
geel
Voor storingen, tests, en uitgeschakelde apparaten.
groen
Voor de status van de voedingsvoorziening.

Speciale tool (sleutel)
De speciale tool wordt gebruikt om de behuizing te ontgrendelen en de interne batterij te vervangen of het apparaat van het SmartBracket-montagepaneel te demonteren. De batterij is niet inbegrepen in de volledige set van de CIE.

Beeldscherm
Diagonaal
10,1″
Type matrix
IPS
Resolutie
1024 × 600 px
Sensor aangeeft
capacitief
Instellingen achtergrondverlichting
Handmatig instelbaar in de instellingen op het scherm van de CIE.
Interfacetaal
Configureerbaar via het touchscreen van de CIE of in de instellingen van de CIE in de Ajax-apps.
Uitgangen
Uitgang 1
Relaisuitgang om een systeemfout te melden aan een bewakingsbedrijf. Contactstatus is standaard normaal gesloten (NC).
Uitgang 2
Relaisuitgang om een brandalarm te melden aan een bewakingsbedrijf. Contactstatus is standaard normaal open (NO).
Bedrijfsmodus
bistabiel
Externe voeding
10 - 30 V⎓
De relais levert geen voeding aan aangesloten apparaten.
Energieverbruik
tot 60 W
In de standby-modus.
Maximale weerstandsbelasting
tot 2 A bij 30 V⎓
Maximale inductieve/capacitieve belasting
tot 2 A bij 30 V⎓
Aanbevelingen voor installatie
Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
Gebruik GlandBox als de voedings- en signaalkabels niet in de muur zijn geleid.
De bedrijfspanning van het apparaat bedraagt 110 - 240 V~.
Bescherming tegen sabotage
Sabotagebeveiliging
Meldingen bij pogingen om het apparaat los te maken van het oppervlak of het montagepaneel te verwijderen.
Bescherming tegen spoofen
apparaatverificatie
Detectie van communicatieverlies
na 36 s
De detectietijd hangt af van de instellingen van Jeweller.
Voeding
Extern
110 - 240 V, 50/60 Hz
Maximaal 0,48 A aan netstroomverbruik.
Intern
7,4 V⎓, 5 Ah/10 Ah
Over oplaadbare Li-ion batterij niet inbegrepen in de volledige set: EN54 Internal Battery (24h) of EN54 Internal Battery (72h).
Autonome werking
Over interne batterij
tot 24 uur
EN54 Internal Battery (24h) is niet inbegrepen in de volledige set. De batterijduur is gebaseerd op de instelling dat het scherm alleen actief is als het wordt aangeraakt en als wifi-, ethernet- en mobiele (LTE) communicatiekanalen worden gebruikt.
tot 72 uur
EN54 Internal Battery (72h) is niet inbegrepen in de volledige set. De batterijduur is gebaseerd op de instelling dat het scherm alleen actief is als het wordt aangeraakt en als wifi-, ethernet- en mobiele (LTE) communicatiekanalen worden gebruikt.
Behuizing
Afmetingen
263 × 223 × 54 mm
Gewicht
1.526 g
Operationeel temperatuurbereik
van -10 tot +40 °C
Operationele luchtvochtigheid
tot 75% niet-condenserend
Beschermingsklasse
IP20
Classificatie ontvlambaarheid
UL 94 V-0


Kleur
Zwart

Wit

Volledige set
EN54 Fire Hub Jeweller

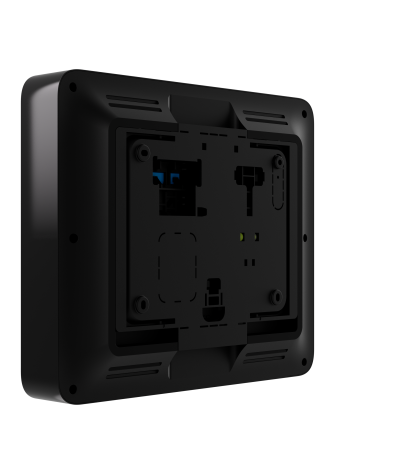

SmartBracket-montagepaneel
Installatieset
Ethernet-kabel
Speciale tool (sleutel)
Snelstartgids
