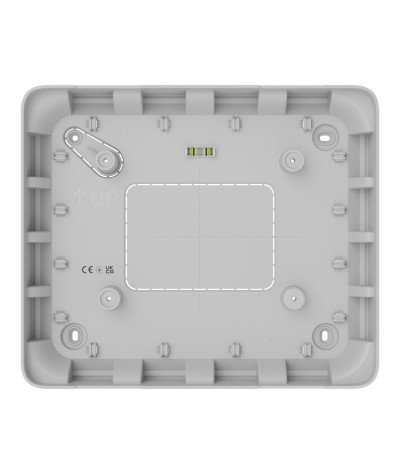

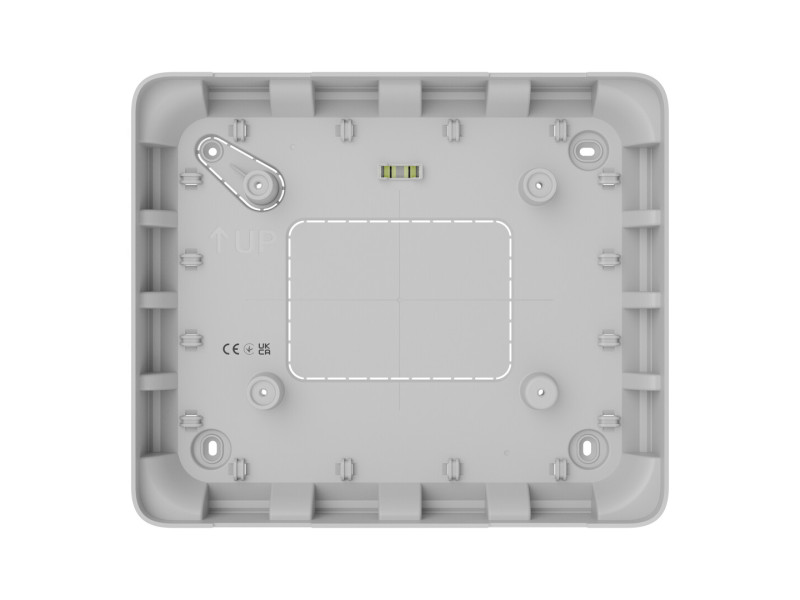

AJAX EN54 GlandBox t.b.v. EN54 Hub, wit

Plaatsen om kabelwartels te installeren

16

Voor het routen van kabels die niet in de muur verborgen zijn. Er zijn vier plaatsen aan elke kant.

Diameter kabelwartel

tot 20 mm

Kabelwartels zijn niet inbegrepen in de volledige set.

Uitsparingen voor boren

De boor zit vast in de uitsparing en beweegt niet tijdens het boren. We raden aan om een gatzaag voor kunststof met een diameter tot 20 mm te gebruiken.

Bescherming tegen sabotage

sabotagebeveiliging

Het geperforeerde deel van de GlandBox wordt gebruikt voor de EN54 Fire Hub Jeweller sabotagedrukknop die wordt geactiveerd wanneer de CIE in de GlandBox is geïnstalleerd. Een Ajax-systeem stuurt foutmeldingen als een poging wordt gedaan om de GlandBox van het oppervlak los te maken of de CIE van het montagepaneel te verwijderen.

Kabelbevestigingen

Om de kabels bij elkaar te houden met kabelbinders.

Hulpmiddelen voor een eenvoudige installatie

• Waterpas
• UP-knop
• CIE-middenmarkering

De waterpas maakt het mogelijk om de hellingshoek van de huls te controleren. Het kruispunt van twee lijnen markeert het midden van de CIE, en de UP-knop markeert de bovenkant.

Zwart

Wit
