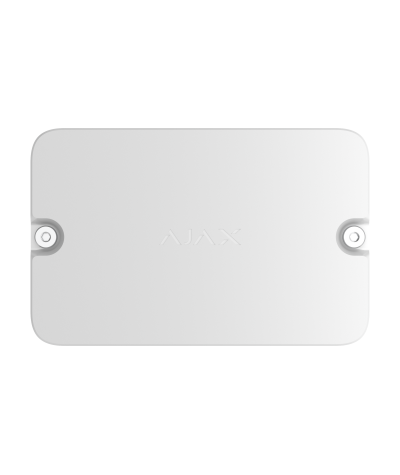

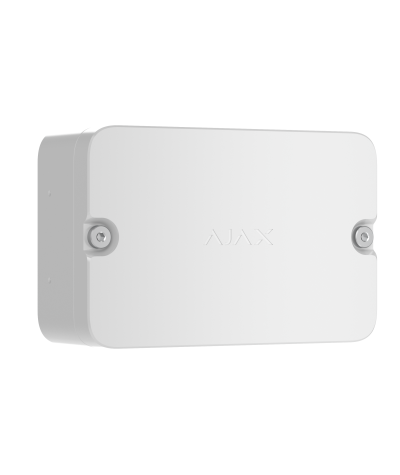

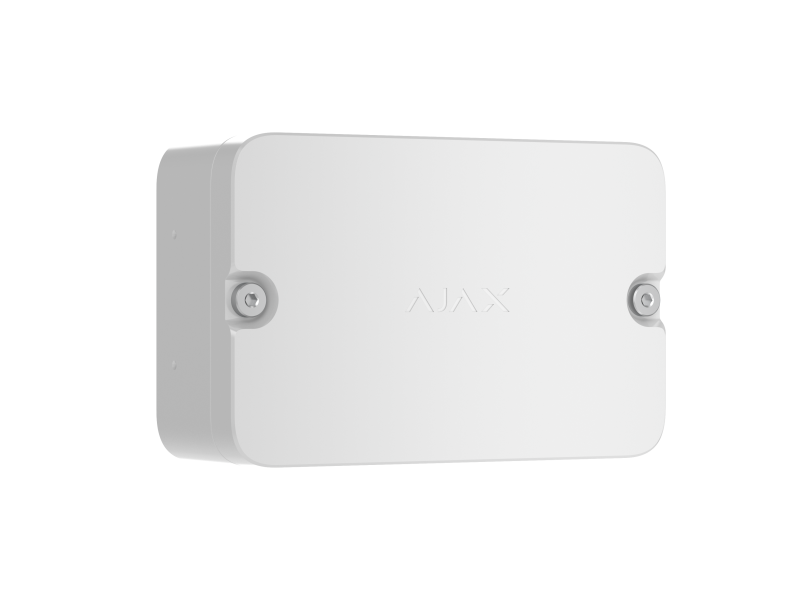

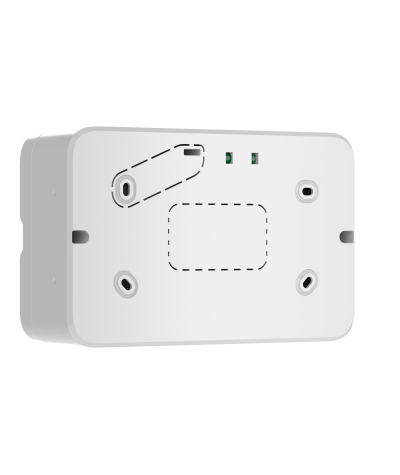

AJAX EN54 I/O Module 2x2, blanc

 Technologie de communication Jeweller

Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements.

Caractéristiques clés :

• Communication bidirectionnelle.
• Protection avancée contre le sabotage.
• Chiffrement par blocs avec une clé dynamique.
• Notifications instantanées.
• Commande et configuration à distance dans les applications Ajax.

Bandes de fréquences

866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz

Dépend de la région de vente.

Puissance apparente rayonnée (PAR) maximale

jusqu’à 20 mW

Régulation automatique de puissance pour réduire la consommation d'énergie et les interférences radio.

Modulation du signal radio

GFSK

Portée du signal radio

jusqu'à 1 700 m

Entre le dispositif et un équipement de contrôle et de signalisation (ECS) ou un prolongateur de portée en champ ouvert.

Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

Saut de fréquence

Pour éviter les interférences radio et le brouillage.

Nombre de lignes d'entrée pour les dispositifs tiers

2

Bornes d'entrée

• Entrée 1, Entrée 2 — entrées pour connecter des dispositifs filaires tiers.
• Blindage — entrée commune pour connecter les blindages des câbles qui relient des dispositifs filaires tiers.

Type de connexion

NC, NO, EOL, 2EOL, 3EOL

Résistance EOL

Résistances de 0,47 kΩ, 1,2 kΩ, 2,7 kΩ et 6,2 kΩ

Quatre résistances pour chaque entrée sont incluses dans le kit complet.

Longueur de la connexion filaire à des dispositifs tiers

jusqu'à 100 m

Lorsque le câble ignifuge de 2×1,5 mm2 (16 AWG) est utilisé.

Section transversale du câble

0,4–2,5 mm² (21–13 AWG)

Nombre de lignes de sortie pour les dispositifs tiers

2

Bornes de sortie

• Sortie 1, Sortie 2 — sorties relais pour connecter des dispositifs filaires tiers.

Plage de fonctionnement AC

10—250 V~, 5 mA à 10 A (charge résistive)

Plage de fonctionnement DC

10—30 V⎓, 5 mA à 5 A (charge résistive)

Section transversale du câble

0,4–2,5 mm² (21–13 AWG)

Types d'événements

Une application Ajax spécifie les types d'événements pour les entrées des dispositifs filaires. Le type sélectionné détermine le texte des notifications d'alarme et des événements du dispositif connecté, ainsi que les codes d'événement transmis au centre de télésurveillance. Un PRO ou un utilisateur disposant de droits d'administrateur peut configurer le type d'événement dans une application Ajax.

Mode de sécurité

Si le module est hors ligne, déchargé, ou a des problèmes matériels, il active automatiquement les dispositifs connectés.

Alarme du bouton anti-sabotage

Notifications en cas de tentative de détacher le module de la surface ou d'ouvrir le couvercle avant.

Protection contre l'usurpation des données

authentification de dispositif

Détection de la perte de connexion

après 36 secondes

Le temps de détection dépend des paramètres Jeweller.

Surveillance d'entrée

détection de la perte de connexion filaire, des courts-circuits et des dysfonctionnements lorsque la connexion EOL, 2EOL ou 3EOL est utilisée

Dépend du type de connexion.

Batterie

2 × CR123A

Préinstallée.

Autonomie de la batterie calculée

jusqu'à 5 ans

EN54 I/O Module (2X2) Jeweller

2 × batterie CR123A (préinstallées)

Kit d’installation

2 × pack de 4 résistances EOL

Guide de démarrage rapide
