Technologie de communication Fibra

Technologie brevetée de communication filaire. Fibra combine la fiabilité des fils avec la flexibilité d'une connexion radio.

Caractéristiques clés :

• Communication bidirectionnelle.
• Anti-sabotage avancé.
• Chiffrement par blocs avec une clé dynamique.
• Notifications instantanées.
• Configuration à distance via les applications Ajax.

Connexion par câble

Câble à 4 fils

Connexion

à n'importe quel endroit de la ligne Fibra

Superior KeyPad TouchScreen Fibra peut être installé après une centrale, un détecteur, un clavier ou une sirène.

Longueur de la ligne Fibra

jusqu'à 2 000 m

Lorsque vous utilisez le câble à paire torsadée U/UTP cat.5.

Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

Configurations prises en charge

• volets roulants
• bouton anti-sabotage
• dispositif filaire avec 15 types d'événements

Broches du connecteur

• 12V – sortie d'alimentation pour un détecteur filaire
• GND – masse
• Z1–Z2 – entrées pour la connexion d'un détecteur filaire
• COM – entrée commune pour la connexion des contacts de signal d'un détecteur filaire

Superior Transmitter Fibra dispose de 2 entrées (Z1 et Z2) pour connecter le détecteur filaire en utilisant le schéma AATT (c’est-à-dire Alarm Alarm Tamper Tamper).

Type de connexion

NO, NC, EOL, 2EOL, 3EOL

Avec une résistance EOL totale de 1 kΩ à 40 kΩ avec un incrément de 100 Ω.

Longueur du câble

jusqu'à 3 m

Lors de l'utilisation d'un câble de signal avec un conducteur en aluminium plaqué de cuivre de 0,22 mm².

Modes de fonctionnement

impulsion, bistable

Types d'événements

15 types d'événements de dispositifs filaires

• Alarme anti-sabotage
• Intrusion
• Incendie
• Alarme de secours
• Bouton de panique
• Alarme de gaz
• Dysfonctionnement
• Fuite
• Bris de glace
• Haute température
• Basse température
• Masquage
• Code de contrainte (ouverture)
• Vibration (capteur sismique)
• Personnalisé

Configuré par un PRO ou un utilisateur ayant des droits d'administration dans l'application Ajax.

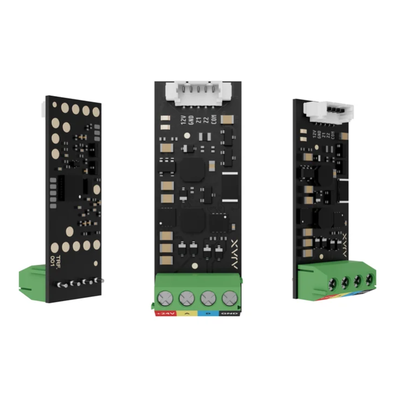

Le Superior Transmitter Fibra doit être installé à l'intérieur du boîtier du détecteur filaire. Le module nécessite un espace avec les dimensions minimales suivantes : 40 × 15 × 12 mm

Protection contre l'usurpation des données

authentification du dispositif

Détection instantanée des dommages sur la ligne

Valable pour les connexions de type EOL, 2EOL ou 3EOL.

Détection de perte de communication

après 36 s

Entre la centrale et le Superior Transmitter Fibra. Ce paramètre peut être modifié dans les réglages de la centrale.

Tension opérationnelle du module

7–30 V⎓, 185 mW (sans charge) / 1224 mW (avec charge)

La centrale alimente le module.

Tension nominale opérationnelle du module

24 V⎓

Consommation électrique du module au repos à la tension nominale

2,1 mA

Consommation électrique maximale du module à la tension nominale

7,7 mA (sans charge)

51 mA (avec charge)

Sortie vers le dispositif filaire connecté

10,5–15 V⎓, jusqu'à 50 mA (consommation totale maximale)

Une ligne d'alimentation du Superior Transmitter Fibra.

Dimensions

40 × 15 × 12 mm

Poids

6 g

Température de fonctionnement

de −25°C à +50°C

Humidité admissible

jusqu'à 75 %

Indice de protection contre les décharges électriques

Classe II

• Superior Transmitter Fibra
• Câble accessoire à 5 broches
• Guide de démarrage rapide
